重量:80kg
唱盘尺寸:66.2x45.2x26.7cm
唱盘电源尺寸:43.8x41.4x12.1cm
在 Nagra 成立70周年这个具有特殊意义的年份,NAGRA推出了第一款唱盘和唱臂系统,为其卓越的产品增添了新的色彩。NAGRA的团队由才华横溢的设计师和工程师组成,他们坚持不懈地追求应用物理学、机械和电子工程以及材料科学领域的完美。 经过成百上千的科学试验,伴随着无数详尽的听力测试终于创造出这一惊世之作---Reference Anniversary 周年限量版黑胶唱盘。

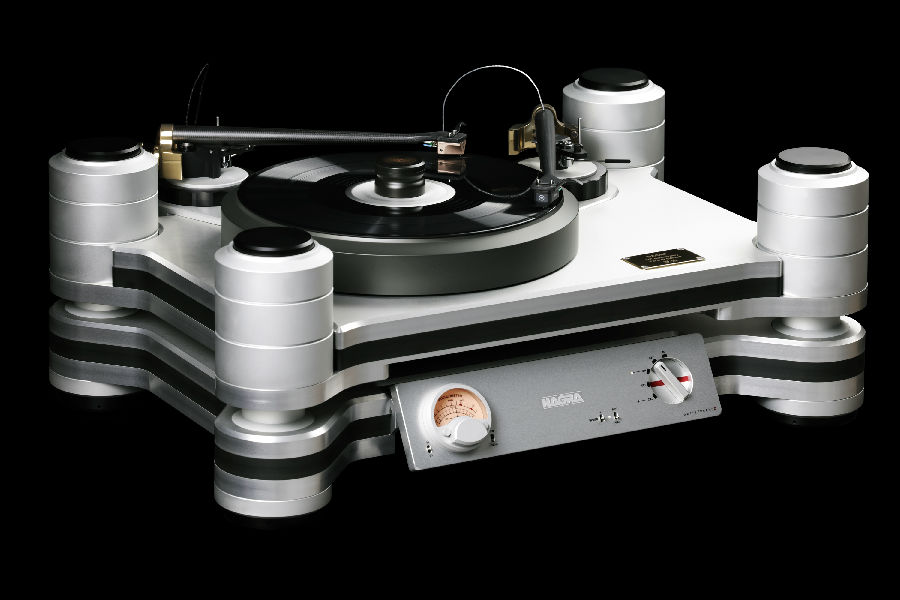

但面对当下市场顶级黑胶唱盘的强大竞争力以及顶级玩家对双唱臂切换使用的追求,NAGRA厂家显然并没有“闭门造车”和“坐视不理”,并对这些情况和声音早已吸取和聆听,而推出的全新Reference Anniversary 70周年纪念黑胶唱盘“尊贵版”(全球限量15台)中,将会首次引入双唱臂设计,可以让用户同时搭载其他唱头获得不一样的使用和声音体验。

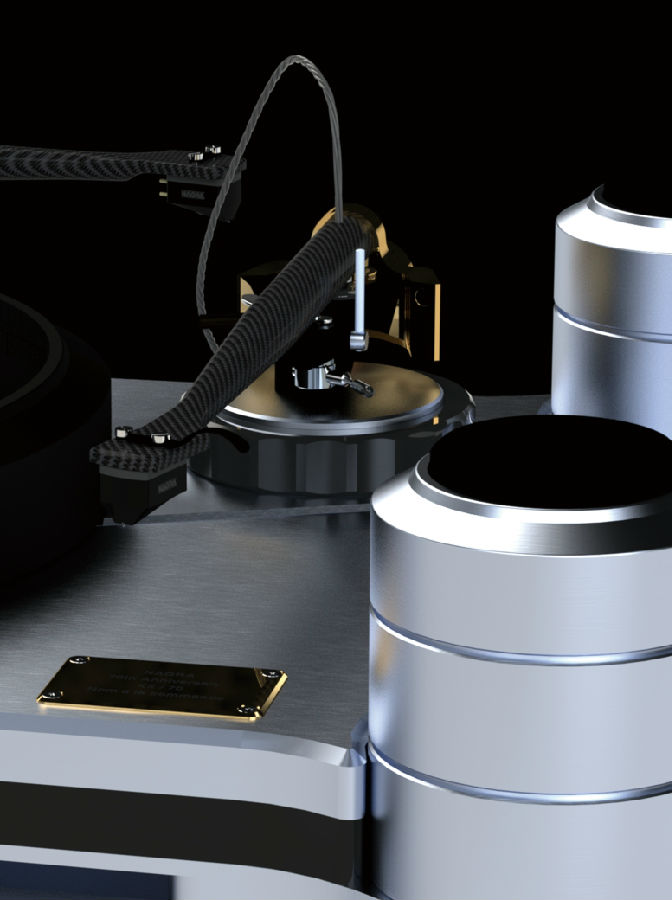

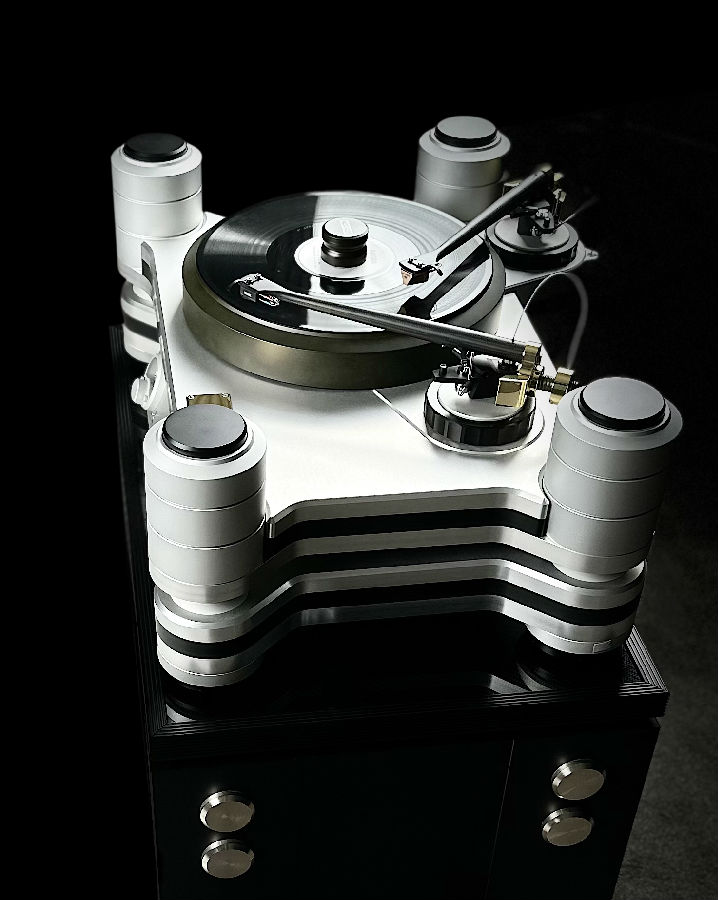

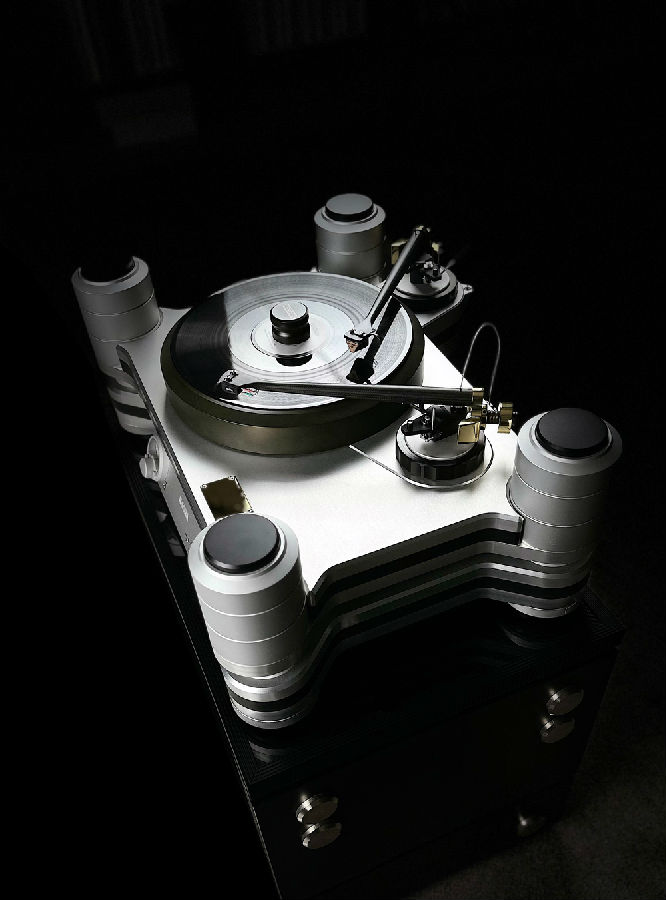

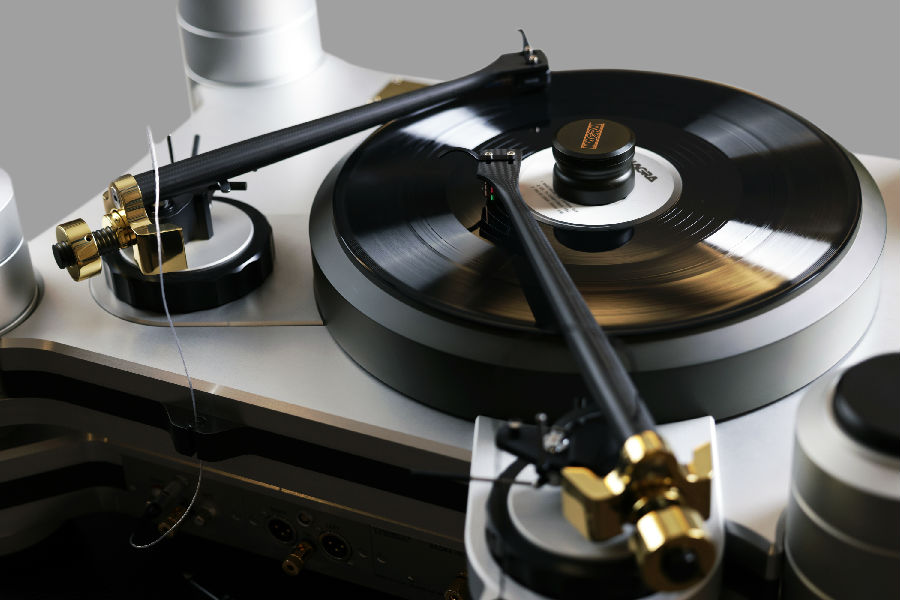

Reference Anniversary 70周年纪念黑胶唱盘“尊贵版”与原版主要区别是加入了双唱臂结构设计,新加入的唱臂与顶部悬浮平台连体(两支唱臂和转盘均设计在悬浮平台上),实现全平台悬浮,达到无与伦比的抗扰性。新增的唱臂臂座位于唱盘悬浮平台的后方外延,且远离第一唱臂臂座的一侧。由于整个平台重量明显增加,悬浮力必须相应地提高,以此获得与原版同样的悬浮效果。

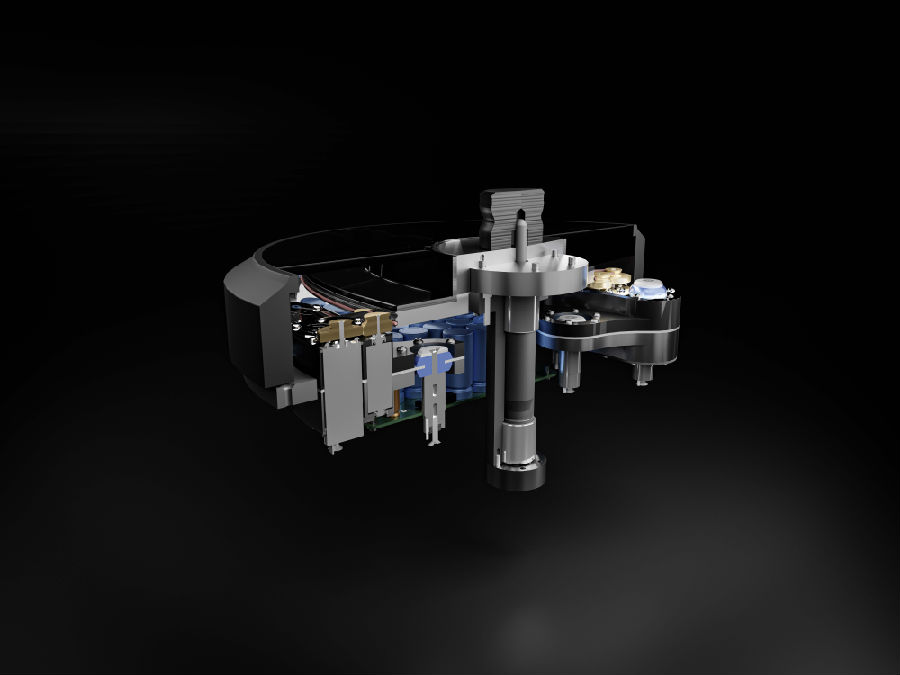

Reference Anniversary 黑胶唱盘“尊贵版”的核心是其电机驱动系统。一段时间以来,人们已经认识到多电机驱动系统可以提高转盘的速度稳定性,该唱盘采用双高精度、瑞士制造、解耦、无刷直流电机。这种布置优化了扭矩和转速精准度。这个巨大的电机驱动系统重 11.2 公斤/24.6 磅。

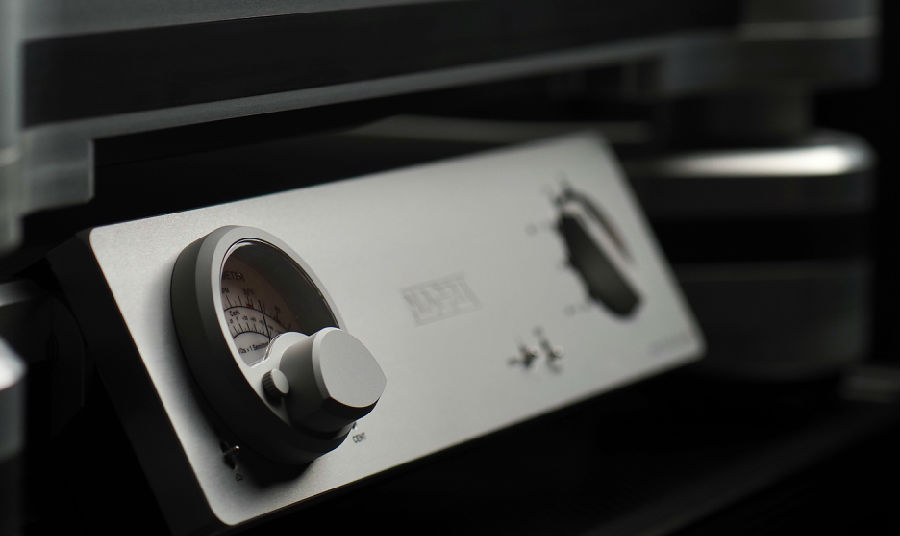

除了创新的双电机系统外,唱盘还采用了深思熟虑的技术用于绝对速度校准。加速度计监控整个悬浮底盘以确保其绝对稳定,否则不会进行校准。在 20 秒内校准过程中,精确校准转速的具体指示在唱盘前控制面板上的NAGRA表头中,将转盘实际转速与机内高精度石英计不断进行参考比较,与此绝对速度参考值的任何偏差都会相应地进行修正。在这 20 秒的循环中反复修正并锁定准确的转速。

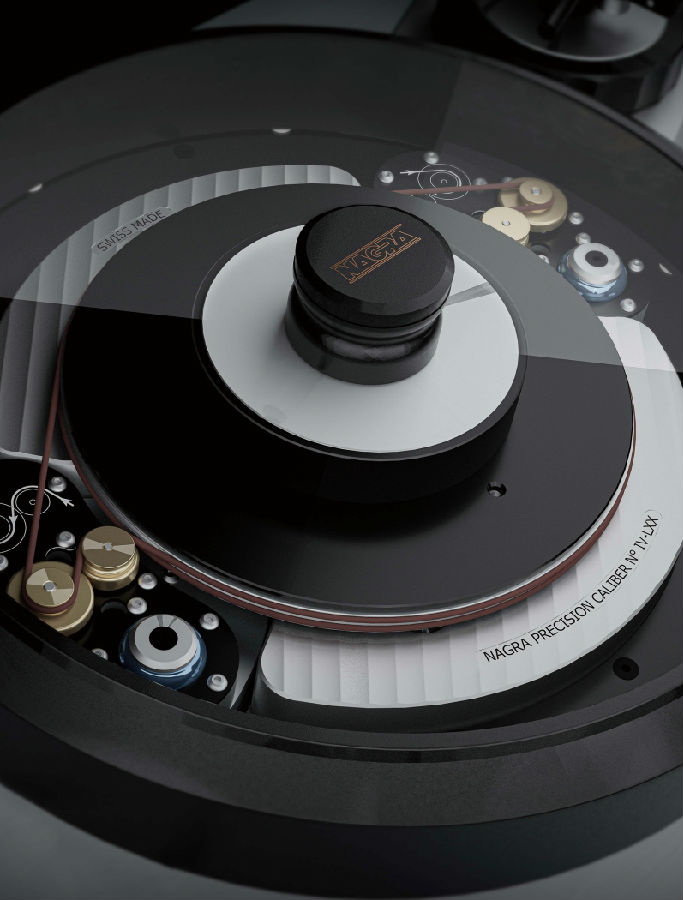

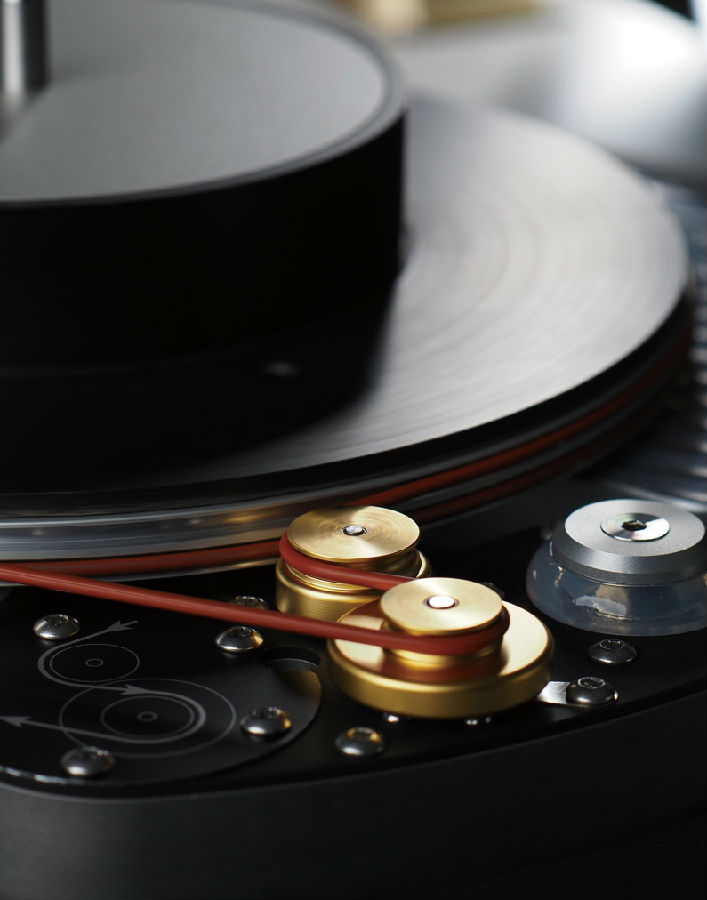

NAGRA对细节的关注甚至扩展到电机驱动中使用的皮带。 对于这个重要部分,NAGRA从标志性的 Nagra IV-S 磁带机中汲取灵感。 由于这些皮带的原始供应商已不复存在,NAGRA对皮带成分进行了化学分析,并忠实地再现了这一高性能部件。 NAGRA决定通过将 Nagra 的 LP 驱动称为“Nagra IV – LXX caliber”来向 Nagra 的模拟录音机致敬,并雕刻于转盘当眼之处。
另一个关键组件是转盘本身。正是这个组件作为 LP 和电机驱动之间的接口进行连接。在这种情况下,NAGRA详尽地研究了材料科学,找到了航空/航天合金,特别是一种高度专业化、密度非常高(比钛的密度高 60%)、具有极高阻尼特性的有色合金,这种合金称为 Exium AM?。它是由法国公司应 CNES(相当于法国的 NASA)的特殊要求并与著名的巴黎矿业学院合作开发的。为了生产可用的材料,必须在离心铸造机中旋转熔化形式的合金。通过超精密 CNC 加工成极为严格规格,最终的结果是一个具备非常惰性的重达6.5 公斤的转盘。NAGRA是第一个使用这种 Exium AM? 合金来生产音频组件的公司。
转盘除了主盘外还包括由高强度铝加工而成的副盘。酚醛夹层被应用在副盘的顶部用于共振解耦。从副盘到轴/轴承系统的过渡是通过机械加工的黄铜适配器完成,该适配器以反复加工方式以获得最紧密的公差。轴/轴承座由球墨铸铁加工而成。超精密轴由感应淬火钢制成,经过百年制表师的超精加工而成。轴套由烧结青铜和高温度/压力浸渍油构成,免维护操作。轴承为已进行最高抛光等级的堆迭硬质合金球。

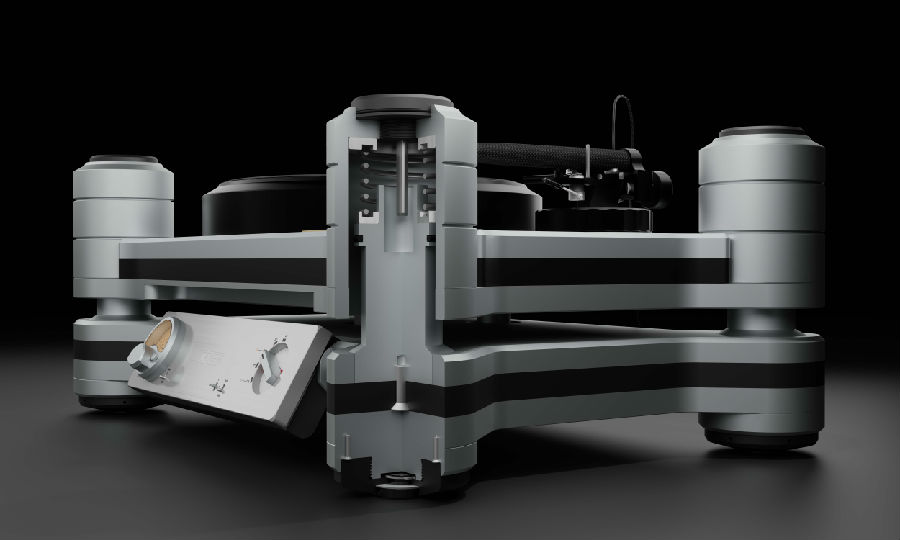

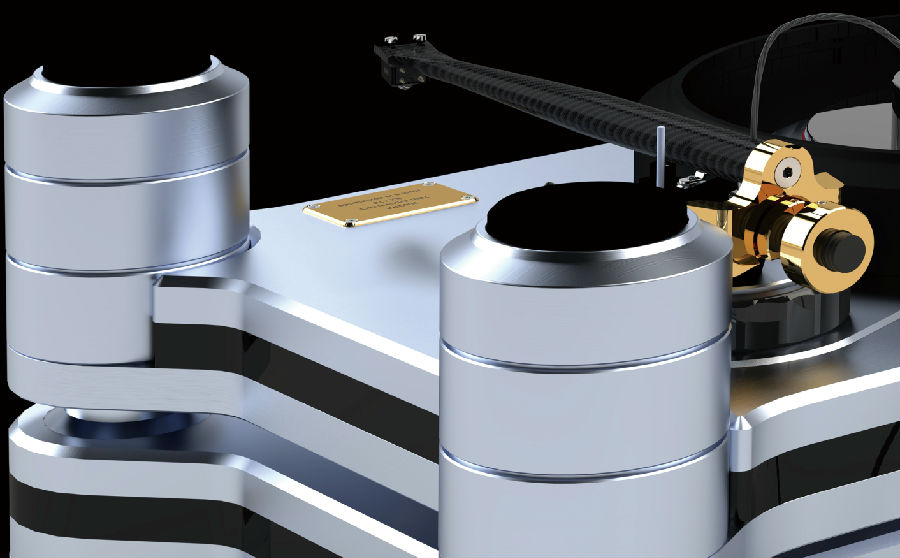

任何雄心勃勃的唱盘系统中不可或缺的重要一环是它的悬挂系统。因此,NAGRA工程师设计了一种独特的解决方案,从外型模仿其旗舰HD 的悬挂系统,然而内部巧妙地结合了机械和液压原理,采用坚固的弹簧机构和包含在“潜水舱室”配置中的高粘性流体,两者组合提供三个维度的悬挂和位移。这个创新系统提供了无与伦比的卸振性能,近乎完美地抵抗来自自身和室内/空气传播的振动和共振。
任何最先进的唱盘系统其供电电源都是非常关键的,得益于NAGRA目前领先于业界最先进的基于超级电容器的 HD PREAMP 和 HD DAC X 外部电源开发。几乎全世界都公认电池电源远优于交流电源,基于超级电容器的电源提供所有基于电池的电源的优势且跟电池的电源相比,充电速度更快,电流负载和循环稳定性更高。
唱臂是仅由八个部分组成的极简之作。唱臂杆是由硬木芯与碳纤维外壳相结合,让唱头和轴承安装之间产生超刚性、极低共振的连接桥梁。10.5 英寸单点一体化唱臂,消除了不必要的额外电气和机械连接以及共振点。
唱臂的轴承是一个简单、极其精确的 CNC 加工硬化钢锥体契合于具有隔离共振的硅胶阻尼、超高密度聚乙烯接收器内。唱臂的配重采用稳定性高的低悬的马鞍形配重可以同时最小化唱臂的有效质量。
